"G10B微动开关尺寸规格与安装指南 | 晋煜/微动科技官方参数"
微动开关是电子和机械系统中小而关键的元件，了解 G10B微动开关尺寸 及正确的安装方法对初学者尤为重要。本指南基于晋煜（微动科技）官方真实产品参数，提供清晰的操作步骤、实用建议和真实示例，帮助任何人顺利使用G10B微动开关。
一、主要规格
外形尺寸

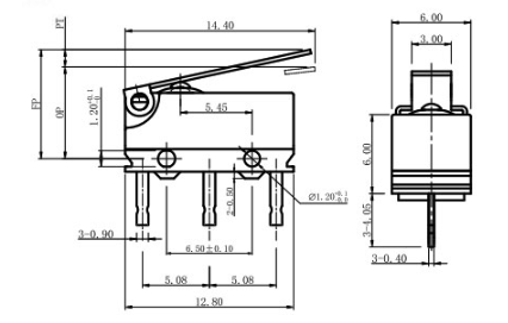

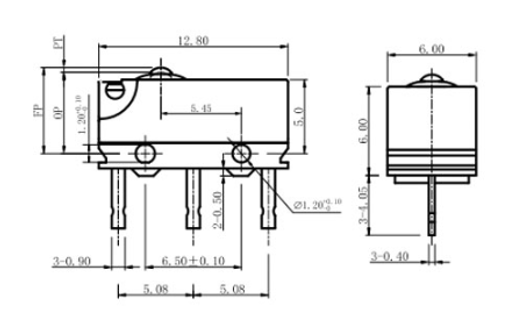

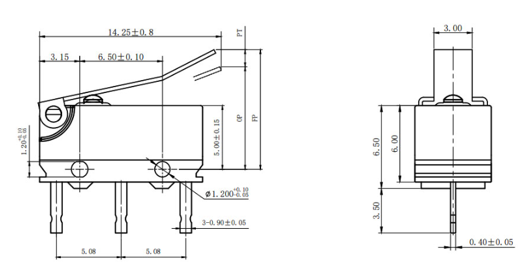

G10B系列采用紧凑化设计，具体外形尺寸请参考官方图纸。下图展示了三款典型型号的外形示意，安装前请仔细核对：
掌握外形尺寸有助于选择合适的开关，并确保安装准确。
电气参数
G10B微动开关通常可承受工作电压125 VAC，额定电流3 A，触点形式为单刀双掷（SPDT），接触电阻≤100 mΩ，绝缘电阻≥100 MΩ。工作温度范围为-40℃至+85℃，防护等级IP67（全密封防水防尘）。
机械与电气寿命
根据晋煜（微动科技）官方数据，机械寿命为30,000次，电气寿命为10,000至50,000次（依负载条件而定）。
二、G10B微动开关执行器类型
G10B系列提供多种执行器形式：G10B03-150P00A为无把手（按钮型），适用于新能源汽车智能锁；G10B03-150P03A为直柄型，适用于新能源充电枪；G10B03-150P04A为弯曲手柄，适用于新能源充电站。选择合适类型会直接影响开关的耐用性和性能。
三、安装所需工具
安全安装G10B微动开关需准备：精密螺丝刀套装、烙铁（若端子需要焊接）、万用表（测试通断性）、与安装孔匹配的螺丝。准备齐全工具可简化安装流程，并避免损坏开关。
四、安装步骤指南
确定安装位置：确保开关执行器周围有足够空间。
标记安装点：参考官方图纸的孔位尺寸进行定位。
固定开关：将螺丝穿入安装孔并轻轻拧紧，避免开关塑料外壳开裂。
连接电气端子：焊接或使用插拔式连接器，区分COM、NO、NC。
测试功能：使用万用表确认开关动作正常（不按压时COM-NC导通，按压时COM-NO导通）。
按照这些步骤可确保开关在应用中可靠工作。
五、常见错误与解决方法
常见错误 | 后果 | 正确做法 |
螺丝拧得过紧 | 外壳破裂，IP67失效 | 手感预紧后加1/4圈即可 |
端子接错（NO/NC混淆） | 信号逻辑错误 | 对照规格书标识 |
忽略执行器方向 | 杠杆与运动干涉 | 确保手柄与机械运动方向一致 |
超出电气额定值 | 触点烧毁或寿命骤降 | 电压≤125V，电流≤3A |
注意这些问题可避免损坏开关并延长使用寿命。
六、延长使用寿命的实用技巧
保持开关清洁，防止灰尘和杂物堆积；避免对执行器施加过大力；确认电气负载匹配开关额定值；定期检测接触电阻（超过200 mΩ时考虑预防性更换）。这些技巧有助于保持开关稳定性能，并防止过早损坏。
七、结论
G10B微动开关是实现精确机械和电气控制的可靠元件。了解尺寸、安装流程和常见问题，能让初学者自信地将其集成到项目中。使用正确工具、谨慎安装并遵守额定电气参数，可确保微动开关安全、稳定、持久。
八、为什么选择晋煜（微动科技）原厂支持？
晋煜（微动科技）为每款G10B微动开关提供完整的工程图纸、可追溯的国际认证以及直接的技术对接服务，帮助您从安装阶段就避免常见问题。
图纸完整精确：每款型号均提供含OF、RF、PT、OT等行程参数的工程图纸，可直接用于结构设计。
认证透明可溯：ENEC/CQC/UL/cUL证书随产品提供，轻松通过项目审核。
工程师直达：安装或匹配问题，直接由技术人员对接，无需经过客服转述。
样品实测支持：可申请任一型号实物，在自己的工装上验证动作力和密封性。
如需G10B系列完整尺寸图纸包或安装技术咨询，请直接留言您的需求与型号，我们将24小时内回复。点击下方按钮即可发起申请。
九、FAQ
问1：G10B微动开关可以不用螺丝安装吗？
可以，有些应用使用胶垫或支架固定，但螺丝安装是最可靠的方法。
问2：G10B微动开关最大可承受电流是多少？
根据官方数据，额定电流为3 A，请勿超出此值。
问3：安装后如何测试微动开关是否正常？
使用万用表测试通断性。不按压时COM-NC导通，按压时COM-NO导通。
