"G3系列微动开关故障排查指南：触点接触不良与无响应解决方法"
一、G3系列微动开关概述及应用场景
G3系列微动开关是ZINGEAR主打的防水型微动开关，广泛应用于汽车门锁、电动吸门以及工业控制等高频动作场景。
产品主要特点
参数 | 说明 |
防护等级 | IP67 防水防尘 |
工作温度 | -40℃~+85℃ |
触点形式 | SPDT / SPST-NC |
额定电流 | 3A @12V DC |
机械寿命 | ≥50万次 |
电气寿命 | ≥10万次 |
在使用过程中，常见问题包括触点接触不良导致信号不稳定，以及开关无响应无法触发设备动作。这些问题可能由触点氧化、弹簧疲劳、负载超载或外部触发行程不足造成。
二、G3微动开关触点接触不良
原因分析
触点氧化或污染：尽管具备IP67防水，但密封圈破损或接口松动仍可能导致水汽或灰尘进入
弹簧疲劳：频繁超行程按压可能降低操作力（如180g设计失效）
负载过大：直接驱动感性负载（电机、电磁阀）而无灭弧保护，触点可能烧蚀
排查及处理方法
使用万用表测试触点导通电阻，若大于100mΩ需处理
对裸露触点进行清洁，可使用无水酒精；密封型开关建议直接更换
检查弹簧手感，若明显变轻，建议更换同系列开关
确认负载匹配，避免直接驱动感性负载
三、G3微动开关无响应
常见原因
内部弹片卡死或断裂
引脚虚焊或连接器松动
外部触发机构行程不足
排查步骤
测量COM与NO/NC端子在动作前后的通断状态
检查焊接质量及连接器是否牢固
确认驱动件与开关同轴，按压行程达到总行程的70%~80%
四、G3微动开关推荐型号及应用场景
根据不同应用环境和使用需求，推荐以下型号：
汽车门锁应用：ZINGEAR G303-130S00A52 汽车微动开关，非定位柱安装，抗振动设计，适用于电动汽车门锁、尾门锁及充电口盖等关键控制点。
ZINGEAR G303-130S00A52 汽车微动开关

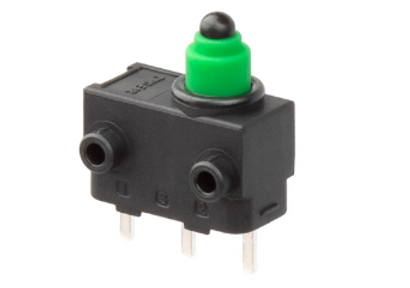

维修替换及通用控制：ZINGEAR G303A-180P00A23C 微动开关替换件，宽电压兼容，适用于电动吸门、工业控制模块及其他维修替换场景。
ZINGEAR G303A-180P00A23C

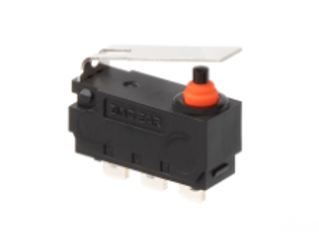

恶劣环境防水防尘应用：ZINGEAR G303-130P00A53 超小型防水防尘微动开关，IP67防水防尘，适合高湿、高灰尘环境，如工业设备外壳、室外控制面板及汽车底盘控制模块。
ZINGEAR G303-130P00A53

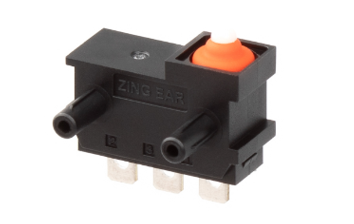

工业高频触发应用：ZINGEAR G303-130K00A6 高精度长寿命触发开关，高精度触发设计，PCB插针端子适合自动化焊接，适用于机器人、自动化生产线及高频触发控制场景。
ZINGEAR G303-130K00A6
五、ZINGEAR 技术支持与选型解决方案
G3系列微动开关的性能不仅依赖开关本身，还与负载类型、触发机构及环境条件相关。ZINGEAR提供专业技术支持，确保开关可靠性及应用效果：
故障排查与诊断方案
型号选型与替换指导
样品申请与测试支持
2D/3D工程图纸及安装指导
立即联系ZINGEAR工程师，获取G3微动开关完整选型方案、故障排查方法及样品支持，确保项目顺利上线并降低调试成本。
