"G5微动开关外形尺寸与图纸参数大全（2026最新版）"

一、G5微动开关外形结构概述

1. 基本组成

ZINGEAR G5系列微动开关主要由以下部分组成：

执行器：按钮、杠杆或滚轮，负责接收机械力并触发内部触点。

外壳：保护内部触点和弹簧机构，采用密封或阻燃材料设计。

端子：电气连接接口，G5系列多采用标准快速接线端子。

安装孔：用于固定开关位置，确保设备安装稳定。

2. 外形尺寸的重要性

开关的尺寸参数在工程设计中至关重要：

安装空间适配：尺寸直接影响开关能否顺利安装。

机械联动可靠性：执行器与机械部件的对位精度影响触发准确性。

线路布局：端子位置影响线束排布及接线便捷性。

环境适应性：外形密封设计决定防水防尘性能。

3. 系列外形差异

W11结构型号：紧凑设计，全系IP67防水防尘，适合潮湿或灰尘环境。

T16结构型号：大电流设计，适合室内大功率设备，防护等级IP40，耐高温125℃。

二、G5微动开关主要型号尺寸与特性

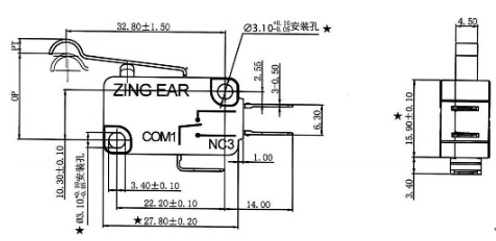

1. G5W11-WZ200A01-W2（电动晾衣架专用）

执行器类型：长柄杠杆

特点：便于与晾衣架升降机构联动，IP67防水防尘

端子间距：5.08mm，兼容常规快速接线

设计亮点：主体紧凑，杠杆长度可根据安装空间选择标准或定制规格

ZINGEAR G5W11-WZ200A01-W2

2. G5T16-E1Z200A02（除草机专用）

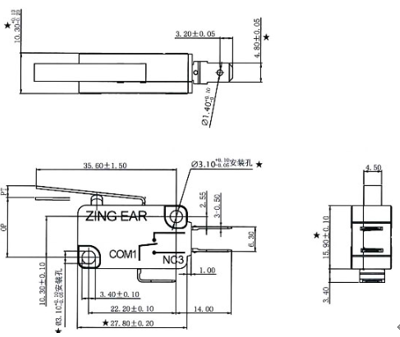

执行器类型：标准直柄

特点：适合多尘振动的户外环境，额定电流16A

材质：耐高温材料，工作温度-25℃~125℃

防护等级：IP40，适合室内或干燥多尘环境

外形尺寸：主体略大，以容纳大电流触点，详见官方图纸

ZINGEAR G5T16-E1Z200A02

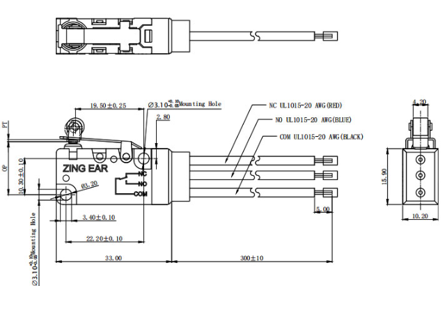

3. G5W11-WZ200A07-W2（扫地机器人专用）

执行器类型：短滚轮手柄

特点：减少摩擦，降低高度，适合内部紧凑空间

防护等级：IP67

端子间距：5.08mm，支持快速插接

外形尺寸：主体尺寸与标准G5W11系列一致，滚轮突出部分较小

ZINGEAR G5W11-WZ200A07-W2

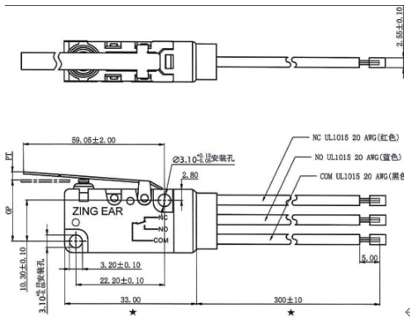

4. G5T16-E1Z200A04（空气净化器专用）

执行器类型：仿滚轮手柄

特点：平稳触发，适用于滤芯更换和风扇档位切换

耐温性：最高125℃

额定电流：16A，支持大功率风机

防护等级：IP40

外形尺寸：以官方图纸为准，支持定制调整

ZINGEAR G5W11-WZ200A07-W2

三、执行器类型与尺寸选择建议

ZINGEAR提供执行器定制服务，可调整杠杆长度、滚轮直径或手柄角度，以满足不同设备结构需求。

四、如何解读G5微动开关图纸

1. 图纸内容

ZINGEAR提供每个G5型号的2D工程图和3D CAD模型，包括：

正视图、侧视图、俯视图

外形尺寸及公差

执行器和端子位置

安装孔尺寸与间距

端子引脚尺寸及间距

执行器运动轨迹

2. 图纸解读要点

确认视角，避免尺寸混淆

核对整体尺寸与安装空间，预留执行器运动空间

检查端子类型与间距，选择匹配连接器

关注执行器行程，保证机械联动顺畅

检查尺寸公差，确保装配精度

五、G5微动开关安装指南

1. 面板安装

安装孔与开关对齐，避免强行固定

使用M2或M2.5螺钉，扭矩≤0.3N·m

确保执行器运动空间充足

2. 端子与接线

选择匹配端子间距的连接器

避免端子弯曲或受力过大

线束连接后建议进行拉力测试

3. 机械联动测试

手动按压执行器，确认触发顺畅

检查执行器与机械机构的配合精度

多次测试确认触点通断稳定

4. 防水密封（IP67型号）

安装面保持平整

可加装密封垫圈

线束出线口使用密封胶，防止水汽渗入

六、选择ZINGEAR G5系列的优势

1. 图纸齐全，选型便捷：每个型号提供完整2D/3D图纸，可快速导入设计。
2. 多种执行器类型：长柄、短滚轮、仿滚轮、标准直柄，满足不同设备需求。
3. IP67防水 & 高温耐受：适应复杂环境和长时间连续运行。
4. 定制能力强：执行器长度、端子方向、安装孔位可定制。

5. 全球安全认证：UL、ENEC、CQC认证，品质可靠。




获取G5微动开关图纸和样品，立即咨询ZINGEAR工程师

七、常见问题（FAQ）

Q1：为什么本文没有列出具体尺寸？
A1：不同型号执行器形式和定制需求差异大，具体尺寸请参考官方图纸。

Q2：如何获取G5W11-WZ200A01-W2的2D/3D图纸？
A2：访问ZINGEAR官网产品中心，搜索型号下载，或联系销售工程师获取STEP/IGES模型。

Q3：T16和W11安装孔位通用吗？

A3：不通用，T16系列为大电流设计，主体尺寸和安装孔距与W11不同。

Q4：如何确保防水密封有效？
A4：IP67型号安装面平整，螺丝扭矩适宜，线束出线口使用密封胶或垫圈。

Q5：可以申请样品验证尺寸吗？
A5：可以，联系ZINGEAR销售工程师申请样品并获取对应图纸。
