"G306A内置电阻微动开关：技术解析"
一、引言
在汽车电子、工业自动化和智能家电等对可靠性要求极为严苛的领域中，微动开关作为信号触发与状态检测的核心元件，其电气配置方案直接影响系统整体的安全裕度和维护复杂度。晋煜集团微动科技推出的G306A密封型微动开关，不仅以IP67防护等级和20万次电气寿命奠定品质基础，更提供带内置电阻与不带电阻两种配置选项，让工程师能够根据实际工况灵活选型，在简化电路设计的同时显著提升系统可靠性。本文将深度对比两种方案在电气特性、故障诊断能力和典型应用场景上的差异，为技术决策者提供全面的工程参考。
二、G306A产品技术概览

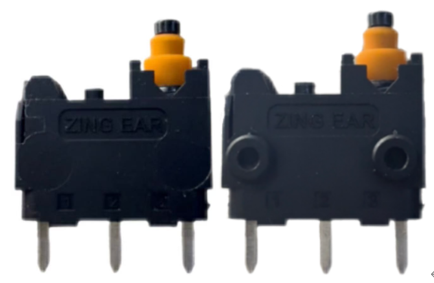

G306A是晋煜集团微动科技面向严苛环境推出的密封型微动开关，融合三大核心技术优势。在防护能力上，该型号通过IEC IP67认证（端子部位除外），可有效抵御粉尘侵入和高压水喷射，并支持零下40摄氏度至85摄氏度的宽温域连续工作，高温环境下接触电阻变化率低于5%。在电气性能上，该型号初始接触电阻不超过200毫欧（端子型），端子间耐压达交流500伏，带电部件对金属外壳耐压更是达到交流1000伏/1分钟。这些扎实的指标为内置电阻方案的可靠集成提供了理想的本体基础。
三、带内置电阻与不带电阻的核心差异分析
电路功能与诊断能力
带内置电阻的G306A方案将阻值固定的电阻器直接集成于开关壳体内的回路中，实现了从传统“通断开关”向“可诊断智能信号节点”的升级。这种设计使得开关不仅能输出“开”和“关”两种状态，还能配合控制器识别出短路和断线等配线故障，从而大幅提升系统的故障诊断覆盖率。而不带电阻的标准方案仅提供纯粹的开关触点功能，输出单一的通断信号，无法检测线路层面的异常，在安全关键型应用中需要依赖外部电路补充诊断能力，这在无形中增加了设计的复杂度。
信号输出与系统集成
在信号输出层面，带内置电阻的G306A可让开关在不同状态下改变回路总阻值，例如在常闭、常开以及故障状态下让控制器读到截然不同的电压值，实现多状态的精准回读。这对于需要判别充电口盖是否被意外卡滞、检测配线是否被蓄意剪断等场景尤为关键。相比之下，不带电阻的方案仅能做到高低电平的判断，信息维度单一。在系统集成层面，内置电阻的一体化设计免去了外接电阻的步骤，不仅节省了印刷电路板宝贵的面积，也减少了元器件数量和焊接工序，显著提升了产线装配效率。而标准方案则要求工程师在外部额外配置电阻器，并且需为电阻的安装位置和散热留出空间，这对于追求微型化和高集成度的设备而言是明显的掣肘。
电气精度与可靠性的权衡
不带电阻的标准G306A方案最大的优势在于电气参数的绝对灵活性与透明度。在原型开发阶段或需要频繁调整阻值的场合，工程师可以自由选取任意规格和功率的外置电阻，参数迭代不受开关本身限制。然而，开关与外置电阻之间的引线和焊点成为了潜在的故障点，在长期振动和温度交变的影响下，连接部位有发生接触劣化的风险，电阻器本身的品质一致性也影响着系统整体的可靠性。而带内置电阻的G306A方案则通过将电阻封装在IP67级密封腔体内，从根源上隔绝了潮湿、振动和化学腐蚀的直接影响。该方案支持在回路中串联欧姆的由客户定制，电阻精度控制在正负1.5%以内，在85摄氏度、95%相对湿度的严苛环境中经受500小时测试后，绝缘电阻仍可维持在500兆欧以上。对于汽车底盘、工业机器人关节等振动剧烈的应用，内置方案可有效消除由于引线断裂或焊点疲劳导致的间歇性故障，长期运行可靠性优势极为明显。
四、应用场景与选型建议
不带电阻方案的适用场景
不带电阻的标准G306A微动开关凭借其通用性，是许多成熟应用场合的理想选择。在汽车门锁状态检测中，它可利用单刀双掷触点向车身控制器反馈锁止信号，控制器端已预设好上拉或下拉电阻配合工作。在家电控制面板中，例如空调的模式切换按键或洗衣机的状态检测，由于主控板上本身具备完整的信号调理电路，选配标准开关即可满足需求。同理，对于常规工业限位控制，只需判断机械部件是否到达位置，对故障诊断没有额外要求的工况，不带电阻方案能以更低的成本达成目标。通信基站的门禁触发和设备模块在位检测等，也大量采用这一经济有效的方案。
内置电阻方案的典型应用
带内置电阻的G306A方案则聚焦于对安全性、诊断覆盖率和系统集成度有严苛要求的领域。新能源汽车充电枪锁止机构是极具代表性的案例。通过开关内部集成的特定阻值电阻，系统不仅能够确认枪体与车座的锁紧状态，还能在短路、断线或触点粘连时输出明确的异常代码，这是充电安全功能安全等级的必要条件。同样，电动交通工具的电池仓防水检测中，IP67防护等级配合内置电阻，可让仓盖闭合信号的传输链路完全封闭，杜绝水汽侵蚀导致的阻值漂移和误判。在工业机械臂的关节限位中，G306A的03号长行程手柄配合内置电阻，能够在剧烈震动和弯曲布线的环境下持续提供可信赖的限位信号，并支持控制器在线诊断整个信号链路的健康状态。防爆柜门禁系统要求尽量减少柜内潜在的引燃源，内置电阻方案省去了一个独立电阻元件及其焊点，自然降低了故障电火花的可能性，更契合适用于危险区域的安全规范。此外，智能电表和自动售货机等涉及资金和防篡改需求的设备，采用内置电阻的G306A后，控制器一旦检测到回路阻值偏离预定区间，即可立刻判定配线被破坏或短接，从而触发安全报警，这在安防领域具有很高的实用价值。
五、晋煜微动科技的专业定制能力
晋煜集团微动科技在G306A上提供高度灵活的定制化服务，支持客户根据具体工程需求选择内置电阻或不配置电阻。、触点形式覆盖单刀双掷、常开型和常闭型，端子接口包含焊接端子S型、标准及加长型PCB端子，以及多种出线方向，手柄规格也从150克力低操作力的接收式到15.5毫米行程的加长臂一应俱全，安装方式亦有多种设计以适应不同冲击环境。我们还可针对特定的充电枪防夹功能，提供电阻值的精准匹配方案，确保系统对微小电流变化的识别稳定可靠，从核心零件层面保障用户安全。
六、结语
内置电阻方案代表了微动开关从被动执行元件向智能诊断节点演进的技术方向。晋煜集团微动科技G306A同时保留带电阻和不带电阻两种配置，正是为了让工程师能够根据实际工况，在系统集成度与设计灵活性之间做出最佳平衡。无论是追求极度紧凑可靠的量产设备，还是正处于快速迭代中的开发项目，G306A都能提供恰如其分的机电信号解决方案。
如需进一步了解G306A内置电阻方案的技术细节或申请样品测试，欢迎联系晋煜集团微动科技技术团队，我们将为您提供定制化的工程方案支持。
