"ZINGEAR G5微动开关常见故障排查与维修指南"

2026-05-04

微动开关是电子设备中不可或缺的关键元件，从家用电器到工业自动化设备都有应用。ZINGEAR G5系列微动开关以其精准动作、IP67防水防尘等级和高可靠性受到广泛认可。然而，即使是高品质开关，在长期使用后也可能出现机械问题，其中最常见的是行程不足和回弹失效。本文将全面解析G5微动开关常见故障、排查方法及维修技巧，帮助用户延长设备寿命、降低维护成本。

一、微动开关概述及G5工作原理

1. 微动开关简介与应用场景

微动开关是一种轻触即能触发的开关元件，其特点是操作力小、动作敏捷。主要应用包括：

家用电器：电动牙刷、空调门控、自动晾衣架

工业机械：限位开关、传感器、自动化控制装置

安全互锁：防护门、操作安全检测

ZINGEAR G5系列微动开关具备IP67防水防尘能力，可在潮湿、灰尘多的环境下稳定工作，适配多种电压电流要求。


家用电器应用

2. G5微动开关工作机制

G5开关通过执行器按压内部弹簧驱动电触点动作，实现快速通断。其特点是：

高灵敏度：轻触即可触发

精准动作：每次按压触点闭合可靠

高耐用性：采用耐磨触点和耐疲劳弹簧

尽管制造精密，但长期使用中仍可能出现行程不足或回弹失效。

二、G5微动开关常见故障解析

1. 行程不足

行程不足是指执行器未完成全程动作，导致开关接点无法完全闭合。
常见症状：

按压执行器时设备反应不稳定

点击声轻微或不完全

电路无法正常工作

原因分析：

内部弹簧疲劳或磨损

执行器位置偏移或安装不当

异物阻塞执行器运动

2. 回弹失效

回弹失效是开关按压后触点未能正确复位，可能导致多次误触发。
典型表现：

单次按压产生多次信号

设备操作异常

传感器信号波动

原因分析：

触点脏污

弹簧疲劳或损坏

内部摩擦阻力过大

三、G5微动开关故障排查步骤

1. 安全断电

检查前务必切断电源，防止触电或设备损坏。

2. 外观与执行器检查

观察执行器是否有灰尘、异物或损坏

检查开关外壳是否裂纹

3. 手动操作与听觉检查

按下执行器，注意点击声是否清脆，如果声音轻微或断续，可能存在行程不足或回弹失效。

4. 通断测试

使用万用表检测开关触点是否正常闭合和断开，确保电气响应正确。

5. 对位检查

确保执行器和内部弹簧安装位置正确，无卡滞。

四、G5微动开关修复与维护方案

1. 行程不足修复方法

拆下开关，断电操作

检查弹簧、执行器是否磨损或阻塞

清理灰尘和杂物

调整执行器位置

手动测试开关动作

重新安装并通电验证

2. 回弹失效修复方法

小心拆开开关外壳

用专用清洁剂清洁触点

检查内部弹簧，如磨损需更换

组装后测试按下动作是否只触发一次

3. 预防性维护

保持开关清洁，无灰尘和水汽

避免过大操作力

高频使用开关每6–12个月检测一次

使用适当润滑剂保持活动部件灵活

五、G5微动开关测试与寿命验证

1. 机械寿命

型号	应用	机械寿命
G5W11-EZ200-W2	电动牙刷	≥50,000次

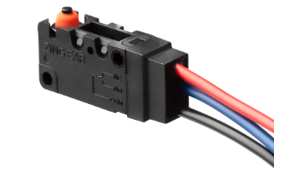

G5W11-WZ200-W2	自动化设备	≥500,000次

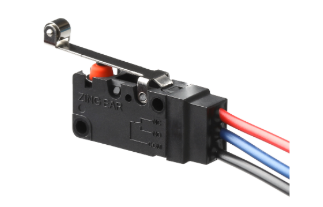

G5W11-WZ200A06-W2	空调变压器	≥50,000次
